Пневмофитинги

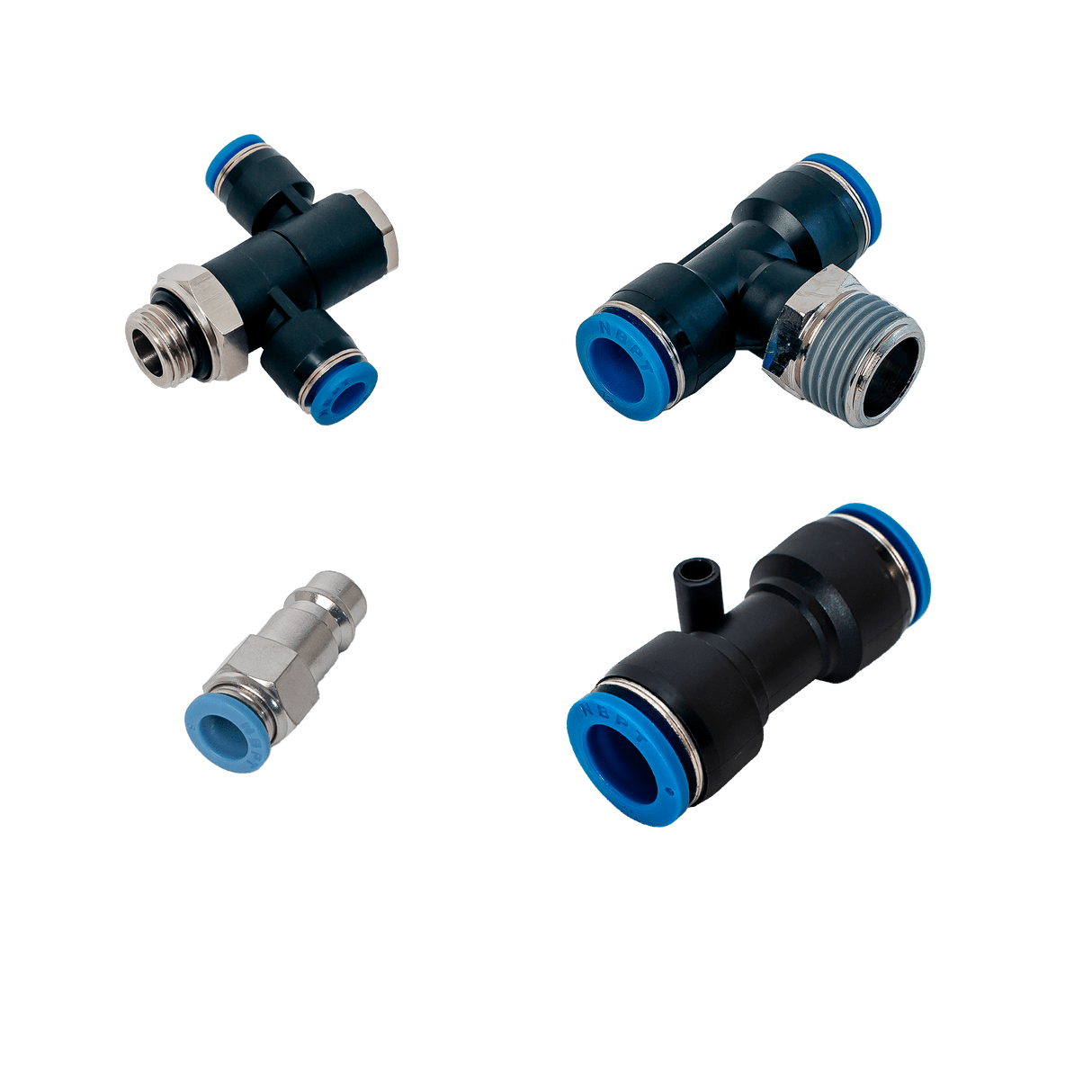

Пластиковые и Комбинированные фитинги
Популярность и стандарт!
Пластиковые цанговые фитинги являются самыми популярными позициями среди оснастки для пневмоинструмента и пневматических магистралей, как в быту, личных гаражах, так и в лабораториях, на сборочных линиях и заводах.
Преимущество фитингов NBPT:
Пластиковая часть изготовлена не из ломкого ПВХ пластика, а из конструкционного (Или как еще называют инженерного) пластика
ПБТ - Полибутилентерефталат. Он не высыхает со временем, не ломается при физическом воздействии, а гнется и тянется. Это влияет не только на технические характеристики изделия, но и на его срок службы.
Латунная часть изготовлена из латуни марки ЛС59-1 (Часто покрыты никелем)
Стопорное кольцо внутри цангового отверстия - Нержавеющая сталь AISI316
Уплотнительное кольцо - NBR (Нитрилкаучук)
Температурный режим: от -20° до +60°С
Рабочее давление: от 0 до 1МПа (10 бар)
Максимальное краткосрочное давление: 1,5МПа (15 бар)
Отрицательное давление: -100КПа (-1 бар)

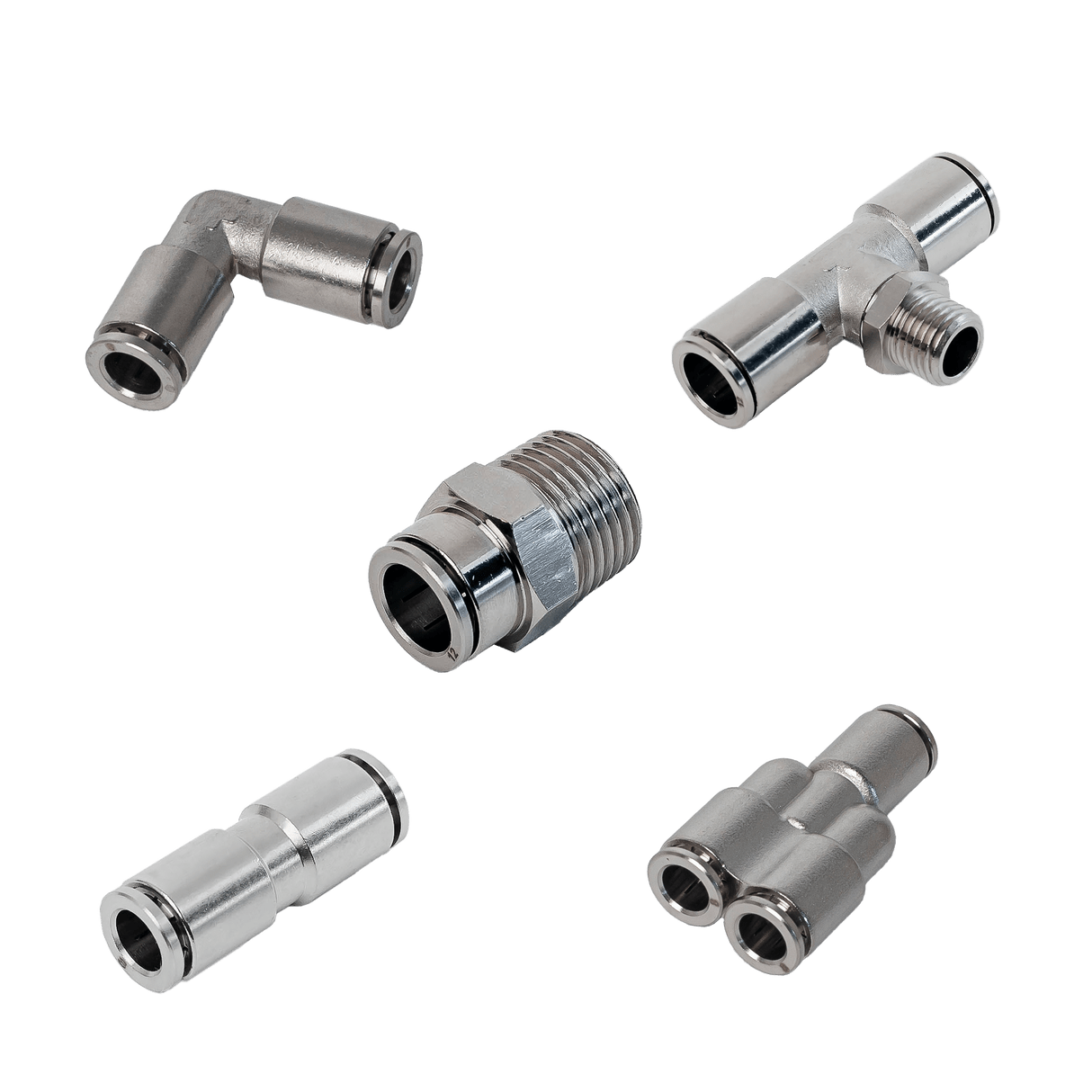

Латунные фитинги
Слабоагрессивные среды
Цанговые и резьбовые фитинги изготовленные из латуни марки ЛС59-1 и практически всегда покрыты никелем, используются в пневматических линиях в условиях повышенных температур и более агрессивных средах, а также имеют больший срок службы.
Так же как и пластиковые фитинги имеют:
Стопорное кольцо из нержавеющей стали AISI316
Уплотнение из NBR (Нитрилкаучук)
Но имеют отличи в технических характеристиках:
Температурный режим: от -30° до +140°С
Рабочее давление: от 0 до 1МПа (10 бар)
Максимальное допустимое значение: 3МПа (30 бар)
Отрицательное давление: -100КПа (-1 бар)

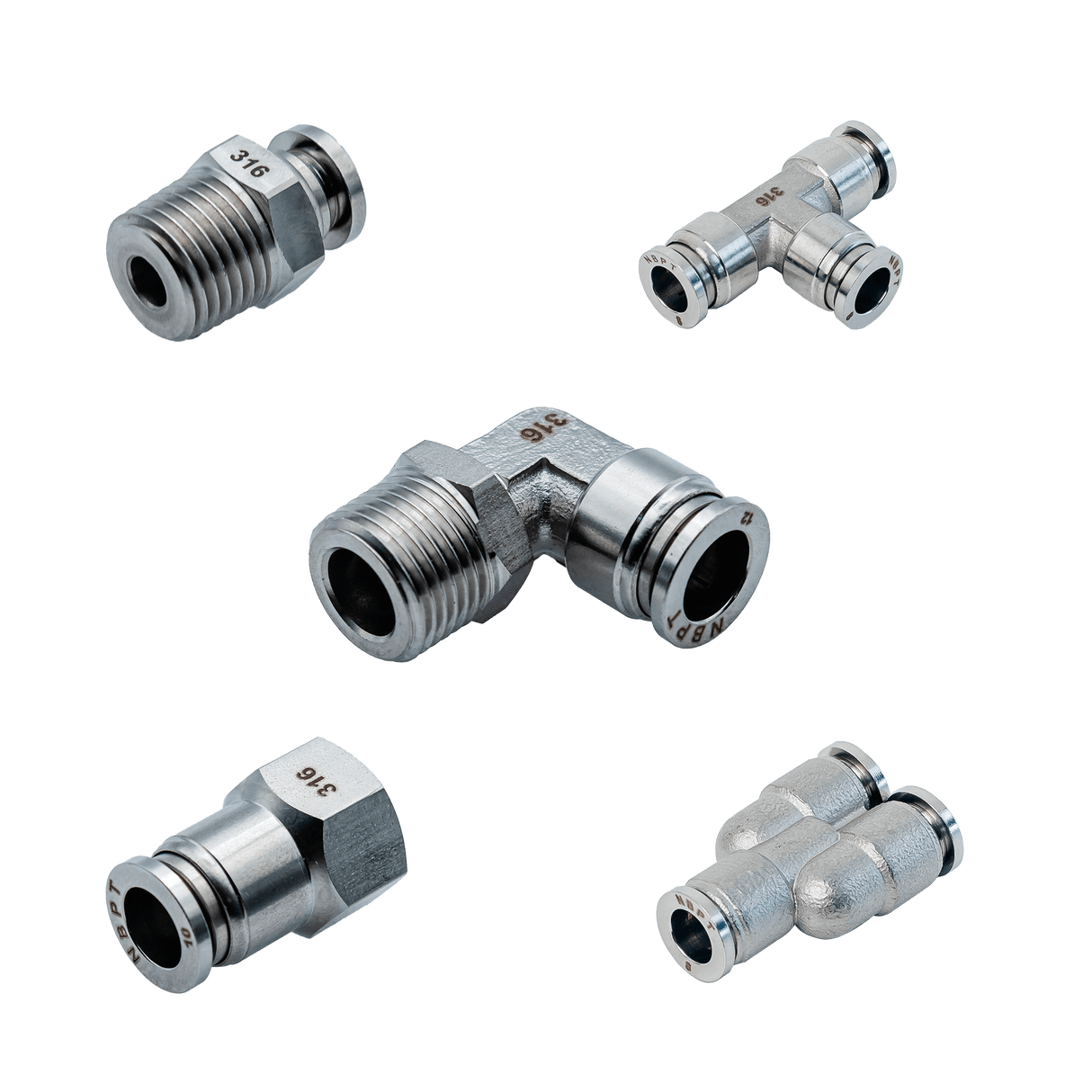

Нержавеющая сталь
Агрессивные среды
В отличии от пластиковых и латунных аналогов, фитинги из нержавеющей стали AISI316 предназначены для использования в агрессивных средах, в контакте с химическими реагентами и кислотами. Чаще всего применяются в химической, фармацевтической и пищевой промышленности.
Основным преимуществом фитингов из нержавеющей стали является стойкость к коррозии. Технические характеристики схожи с латунными фитингами:
Температурный режим: от -30° до +140°С
Рабочее давление: от 0 до 1МПа (10 бар)
Максимальное допустимое значение: 3МПа (30 бар)
Отрицательное давление: -100КПа (-1 бар)
Рабочее давление: от 0 до 1МПа (10 бар)
Максимальное допустимое значение: 3МПа (30 бар)
Отрицательное давление: -100КПа (-1 бар)
Пластиковые трубки

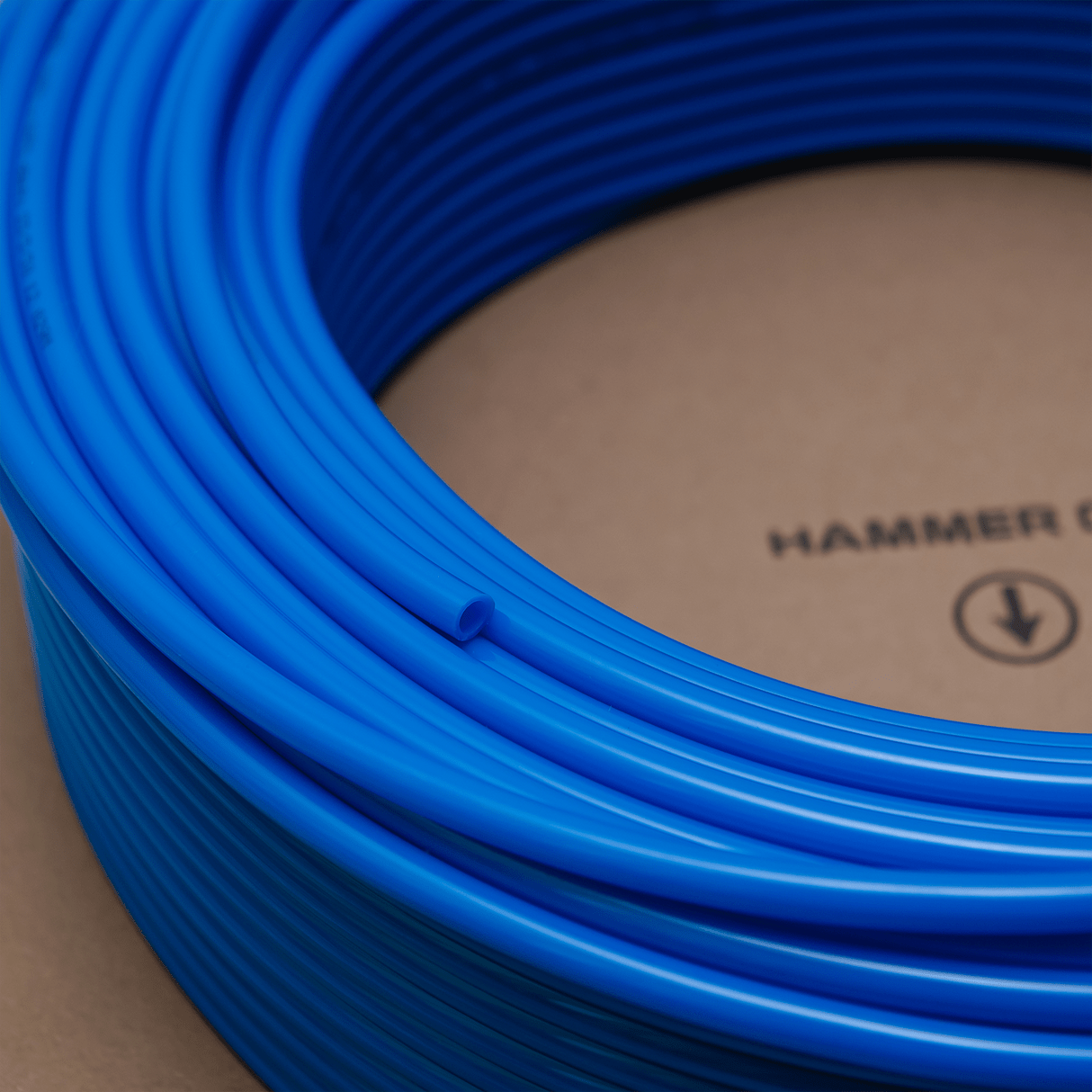

Полиуретановая трубка (PU98A)
Прочно, гибко, утилитарно.
Полиуретановая трубка предназначена для передачи воздуха и газообразных смесей в пневматических магистралях.
Изготовлена из высокопрочного плотного материала PU98A (Плотность по шкале Шора), благодаря чему имеет высокие технические показатели, неподвержена гидролизу, устойчива к скручиванию и истиранию, а так же отличную стойкость к топливам, маслам, воздействию озона и различным микроорганизмам.
Полиуретановая трубка NBPT еще и калиброванная! А значит она будет иметь одну толщину стенок по всей длине трубки.
Это влияет на 2 показателя:
1. В любом отрезке трубки, одинаковое рабочее и максимальное давление.
2. Для цанговых фитингов крайне важно, чтобы наружный диаметр был размером ровно под отверстие и не имел "неровностей", иначе соединение будет не плотным.

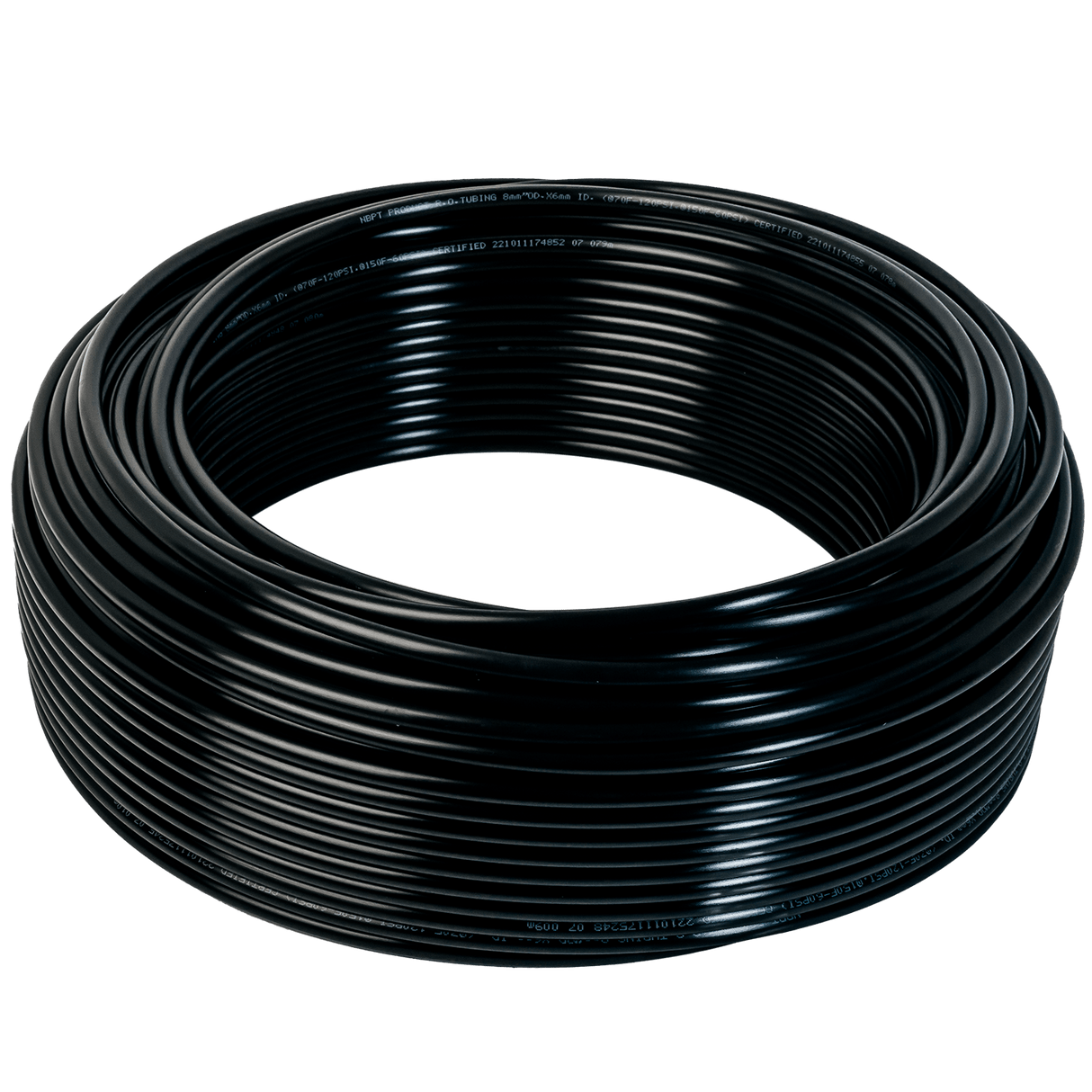

Полиамидная трубка (Нейлоновая) PA6/PA12
Прочная, устойчивая.
Полиамидная трубка существует в двух вариантах PA6 и PA12. Они различаются по нескольким важным параметрам, таким как механические свойства, влагостойкость и область применения.
PA6 - более твердая и выдерживает большее давление, используется в сферах, где необходима большая механическая прочность и износостойкость. Ударопрочен, но может стать хрупкой при низких температурах. Обладает высокой стойкостью к маслам, смазкам и топливам, но подвергается воздействию сильных кислот и щелочей, а так же является гигроскопичным материалом, что может повлиять на его свойства в процессе эксплуатации.
PA12 - Более гибкий и мягкий материал, за счет чего более ударопрочен и при низких температурах. Химическая стойкость выше, чем у PA6, в дополнение к топливам и смазкам, выдерживает многие растворители, а так же поглощает меньшее количество влаги, что делает его более стабильным в серьезных условиях.

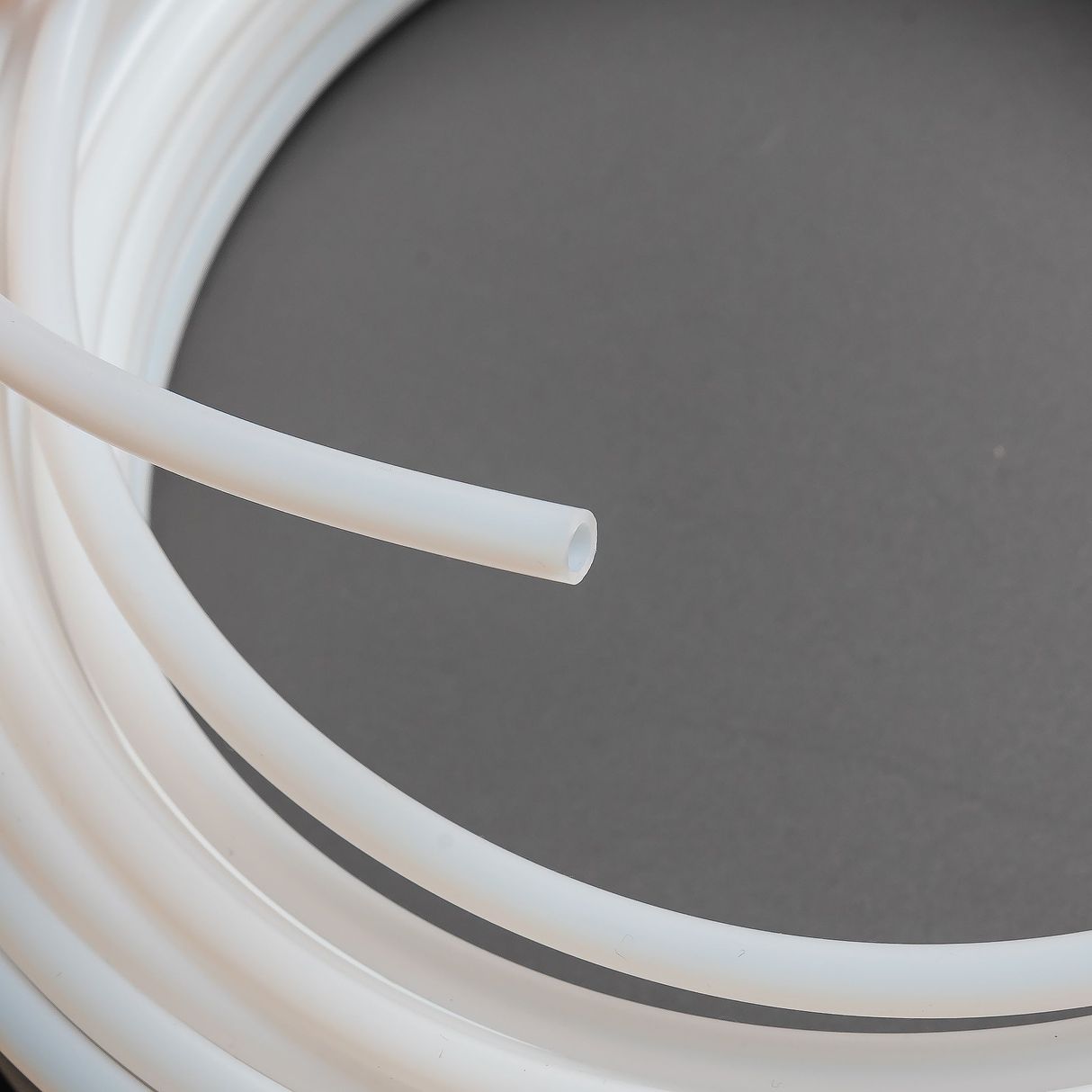

Фторопластовая PTFE трубка (Тефлоновая)
Термоустойчивый электроизолятор.
Фторопластовая (Тефлоновая, PTFE) трубка широко используется в различных сферах. Тепло-, электроизоляция, пневмомагистрали проходящие близко к котлам и прочим агрегатам с повышенной температурой, 3D-печать.
Отличительная особенность фторопластовой трубки:
- Высокая стойкость к высоким и низким температурам
- Стойкость к коррозии
- Устойчивость к химическим воздействиям
- Повышенная стойкость к механическим повреждениям
- Высокая стойкость к высоким и низким температурам
- Стойкость к коррозии
- Устойчивость к химическим воздействиям
- Повышенная стойкость к механическим повреждениям
